氧化鋁陶瓷是一種以α—Al2O3為主晶相的陶瓷材料，其Al2O3含量一般在75-99.9%之間。通常習慣以配料中的Al2O3的含量來分類。Al2O3含量在95%左右為“95瓷”，Al2O3含量在99%左右為“99瓷”。我司可提供高質(zhì)量高性能的氧化鋁產(chǎn)品。
氧化鋁材料特性：
優(yōu)秀機械強度
良好的導(dǎo)熱特性，適用于高溫環(huán)境
抗侵蝕及耐磨耗
高電氣絕緣特性
產(chǎn)品應(yīng)用：
高純型氧化鋁(Al2O3含量在99.9%以上)可應(yīng)用于鉑坩堝的替代品、鈉燈管、集成電路基板和高頻絕緣材料。
普通型氧化鋁包括99瓷、95瓷、90瓷、85瓷等。99氧化鋁可用于制作高溫坩堝、耐火爐管及特殊耐磨材料，如陶瓷軸承、陶瓷密封件及水閥片等;95氧化鋁瓷主要用作耐腐蝕、耐磨部件;85瓷中由于常摻入部分滑石，提高了電性能與機械強度，可與鉬、鈮、鉭等金屬封接，亦可用作電真空裝置器件。
規(guī)格尺寸：
我司可根據(jù)用戶要求生產(chǎn)、加工各種大尺寸、高性能、復(fù)雜形狀的氧化鋁陶瓷制品。

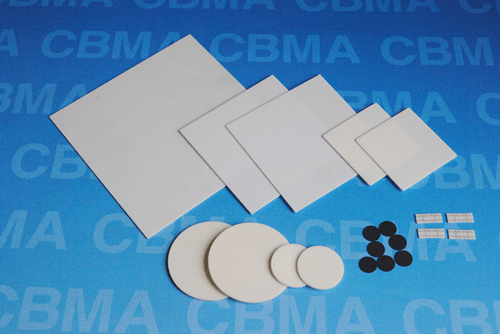

1、氧化鋁陶瓷基片

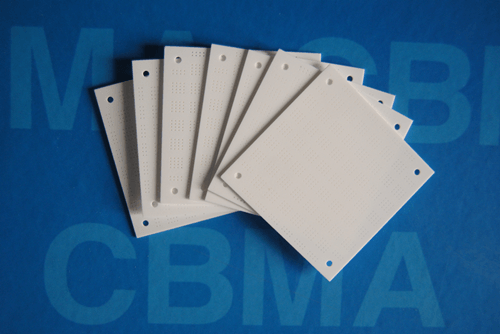

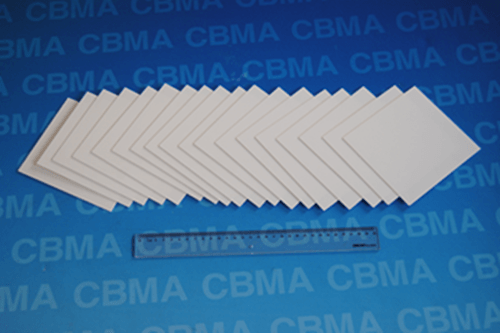

氧化鋁基片廣泛用于厚膜電路、薄膜電路、陶瓷覆銅板、半導(dǎo)體致冷器、臭氧發(fā)生器及電子陶瓷元件的薄型承燒板。我單位生產(chǎn)的氧化鋁陶瓷基片具有純度高、強度高、硬度大、表面粗糙度低等特點，在國內(nèi)居領(lǐng)先水平，可用于某些特殊薄膜電路、硅片支撐體、陶瓷防彈片等，根據(jù)用戶需求可在基片上進行劃線布圖、打孔，亦可制備氧化鋯、氧化鋅陶瓷基片。
主要性能指標
|
Al2O3/wt%
|
99.99
|
|
體積密度/g.m-3
|
≥3.95
|
|
表面粗糙度Ra/μm
|
0.004-0.008
|
|
表面粗糙度Ry/μm
|
0.02-0.084
|
|
體積電阻/Ω.cm(100℃)
|
7.0×1015
|
|
介電常數(shù)ε(1MHz)
|
9.96
|
|
介電損耗tgδ(1MHz)
|
0.7×10-4
|
|
抗彎強度/MPa
|
511
|
|
硬度Hv/GPa
|
18.4
|
2、氧化鋁光學(xué)反射材料
氧化鋁光學(xué)反射材料具有高漫反射率、耐腐蝕、抗氧化、抗強光輻照以及良好的導(dǎo)熱性能等，我單位是國內(nèi)最早研制、開發(fā)陶瓷光學(xué)材料的單位，品種及產(chǎn)品性能在國內(nèi)居領(lǐng)先水平。生產(chǎn)的高漫反射率陶瓷聚光腔、光學(xué)反射體、標準白板、漫反射積分球廣泛用于固體激光器、特種光電、白度測試等領(lǐng)域�？梢愿鶕�(jù)用戶的需求設(shè)計制造高泵浦效率的各種幾何尺寸和形狀的緊包形聚光腔、組合形聚光腔、二極管泵浦聚光腔、光學(xué)反射體。
主要性能指標
|
Al2O3/wt%
|
＞98
|
|
漫反射率/%(0.7~1.0mm)
|
＞98.5
|
|
抗彎強度/MPa
|
160
|
|
抗壓強度/MPa
|
600
|
|
導(dǎo)熱率/w.m-1.k-1
|
16
|

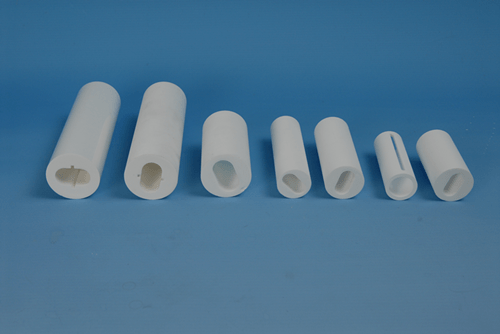

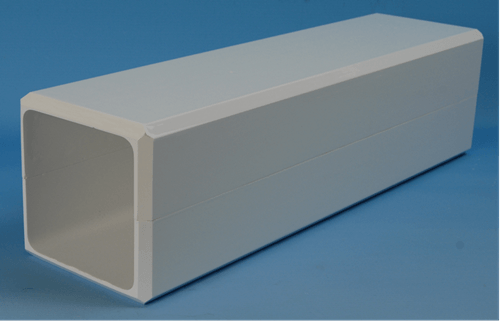

緊包形陶瓷聚光腔

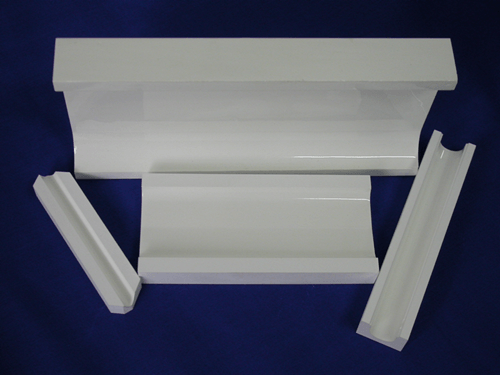

組合形陶瓷聚光腔
|
